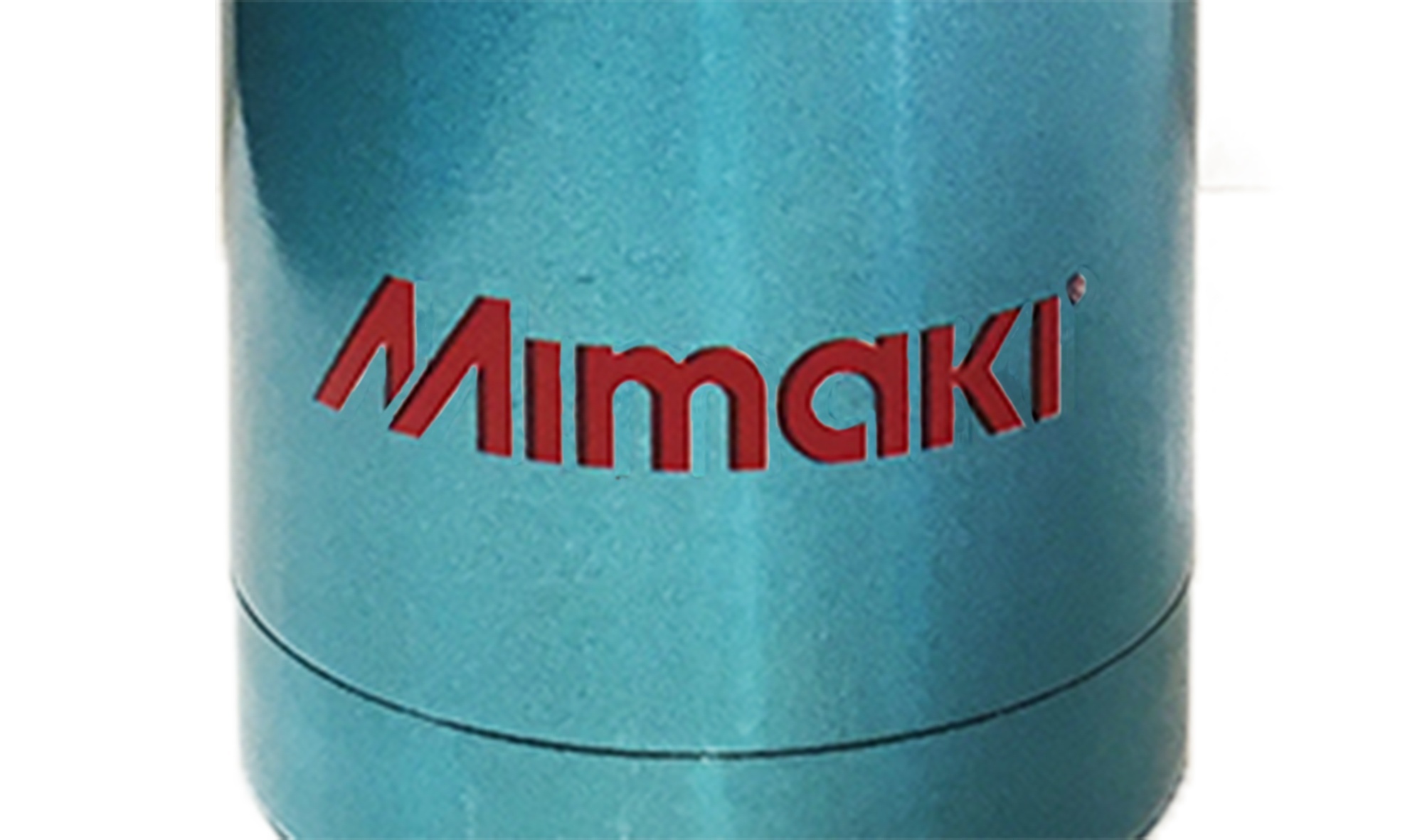

◆墨水組合：LH-100 CMYKPrClWW
* 底漆＋白＋彩色印刷
◆印刷條件：720×1200dpi 16 pass

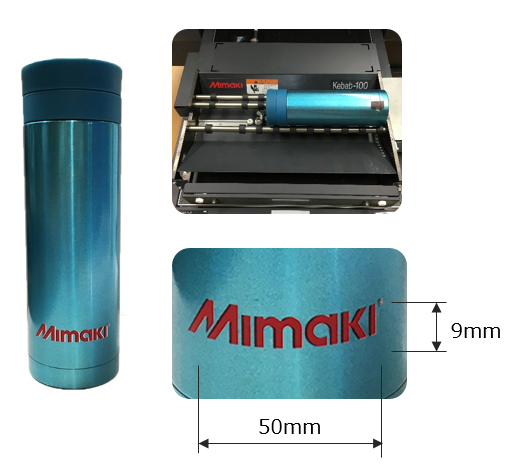

◆數據尺寸：50mm×9mm
準備內容
【硬件】
?UJF-A3HG/UJF-6042＋Kebab系統
?電腦
【軟件】
?Illustrator等設計軟件
?RasterLink6 Ver2.0以后（打印機附屬）

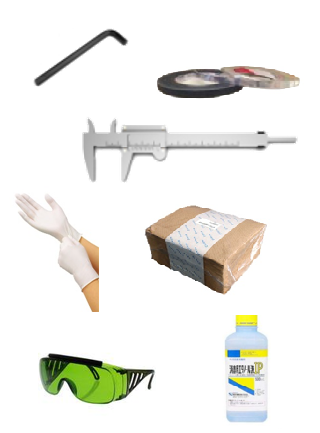

【輸出打印前的準備內容】
?六角扳手
?測量器
?膠帶
?承印物
?桌面增高板50＋桌腳（打印機附屬品）
【作業的準備工程～打印輸出中必要的內容】
?手套
（印刷前，請注意不要用手直接碰觸）
?UV保護眼睛（保護眼睛受UV光直射）
?布
?酒精
1. 測量素材

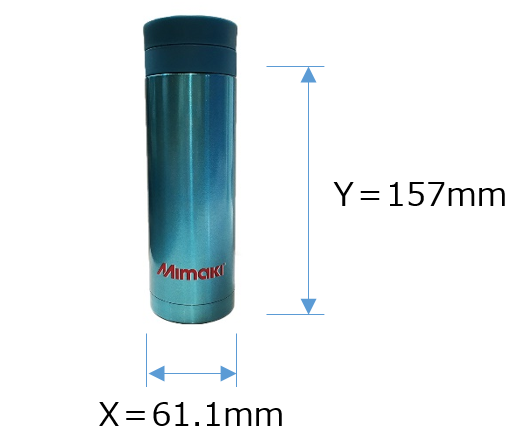

測量承印物的直徑（X）。

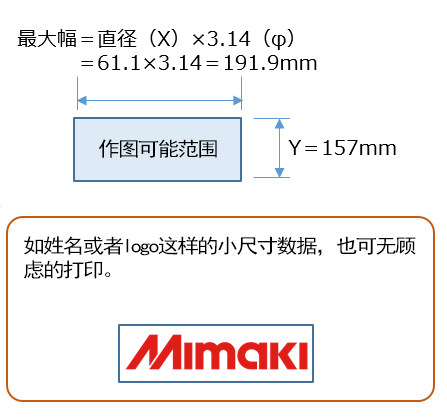

作圖范圍高度即為打印數據的高度（Y），隨著打印數據而變化。
2. 數據制作
使用Illustrator等設計軟件、制作EPS格式數據。
★要點★
?不要留定位標、切割線、余白等。
?RIP可以旋轉數據，故請制作橫向的數據。
?數據除EPS外，還可使用JPEG、PDF、TIFF等格式。
?圓周長＝直徑（X）×3.14（φ）mm
3.設置承印物

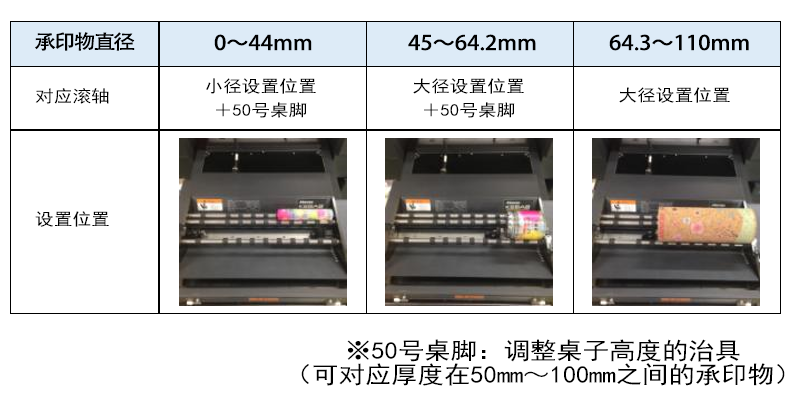

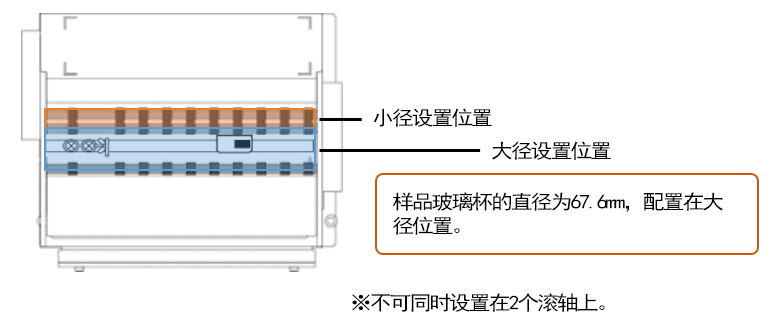

通過承印物直徑、判斷其設置位置。
打印承印物的大小不同，其所設置的地方會有變化，故配合直徑在滾軸上調配承印物。
※Kebab的詳細設定，請參照使用說明書。
準備承印物。
為要和數周運轉時（使用底漆或者光油）的打印起始點吻合，需在承印物處粘貼膠帶作記號。
設定為原點時，傳感器自動讀取。
※使用無塵布和酒精，擦拭承印物上附著的油及灰塵。
★要點★

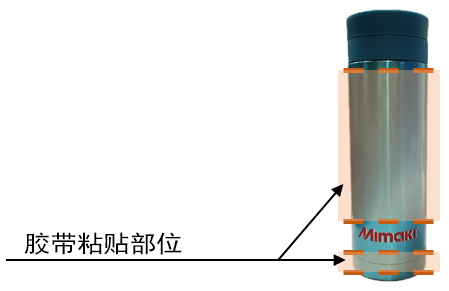

?在打印數據的臨界點，粘貼膠帶。
如在膠帶讀取區域有打印數據的話，會有識別失誤發生。

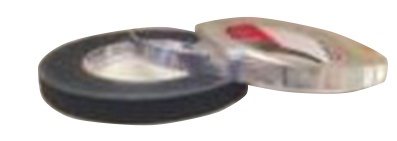

?根據承印物的底色，來選擇不同的膠帶粘貼。
金屬鋁等表面高反射的材質：黑色等低反射膠帶
其他材質：附屬鋁膠等高反射膠帶
?膠帶原點讀取功能，僅限大徑打印時有效。
?如沒有配套附屬的膠帶，請使用市面上能買到的膠帶。

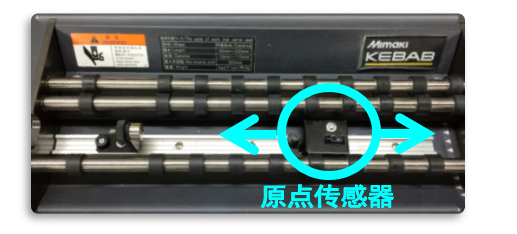

準備本體、原點傳感器。
運作原點傳感器，將膠帶移動到易讀取位置。
※原點傳感器，可向左右滑動。
設定原點。
１．將原點mark讀取設置為［ON］。
［FUNCTION］→［設置］→［Kebab工具］→［原點mark找尋：ON］
２．輸入直徑。
［FUNCTION］→［承印物 SET］→［輸入直徑］
３．將間隙檢查功能＊設置為［ON］。
［FUNCTION］→［Head Height］→［Gap check:ON］
＊間隙檢查功能：自動調整噴頭到最適合高度。
根據測量部位的不同、其直徑長度會有差異，呈現效果將不是正圓。
４．設置原點。
［FUNCTION］→［Kebab Origin Set］
使用打印機上的方向鍵、移動紅色光標，來決定承印物的原點。
５．點擊［ENTER］，確認是否讀取膠帶。
※Kebab的詳細設定，請參照使用說明書。
4. RasterLink6的設定
RasterLink6上顯示Kebab Icon。
?僅初次使用Kebab、需設置icon。
［Environments］→［Printer Management...］→［Function icon］→［Kebab Jig Print］→［OK］
?發送打印數據到RIP。
RasterLink6上編輯打印數據。

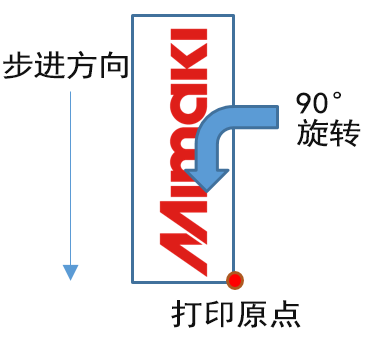

?將打印數據旋轉90°
※RasterLink6的詳細設定，請參照使用說明書。

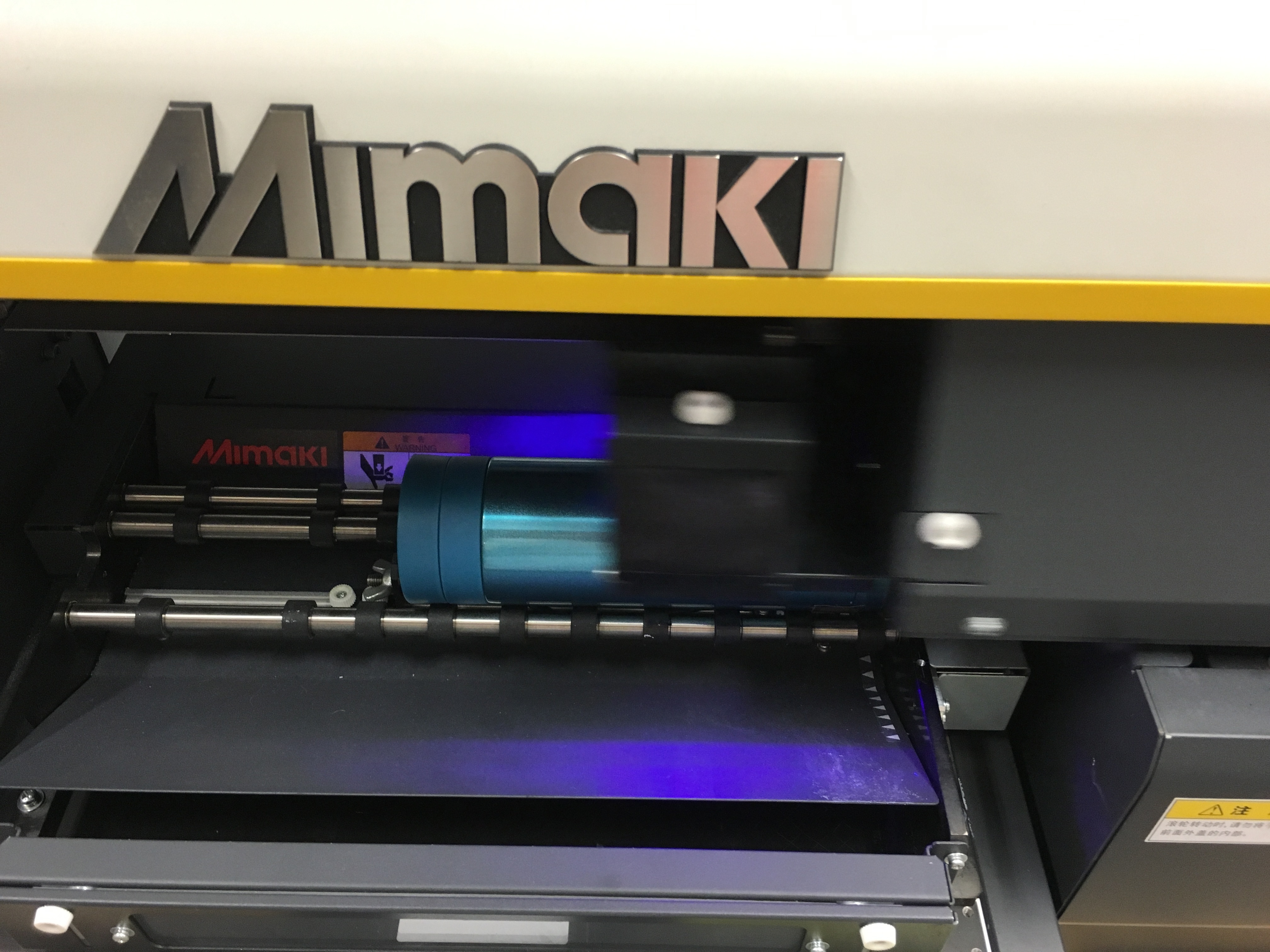

5. 打印
※打印輸出時請佩戴眼鏡，避免UV光直射眼鏡。
補充／注意點
?請確認打印工程。
使用底漆及光油時，需粘貼膠帶、讀取承印物的原點。

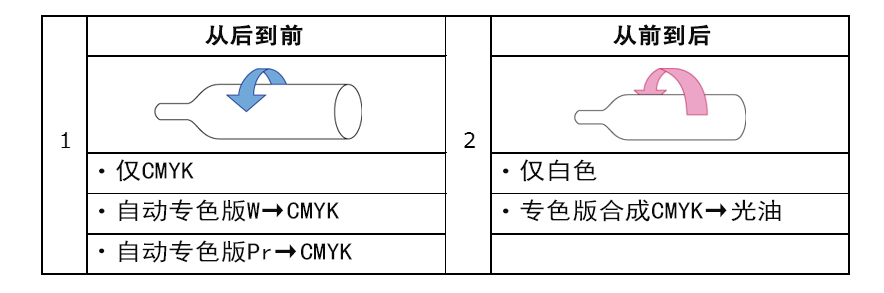

?確認旋轉方向。
旋轉方向根據打印條件而有變化。
?請在小徑打印前確認。
１．為防止墨霧附著在傳感器上，在卸除外蓋時請妥善保護。

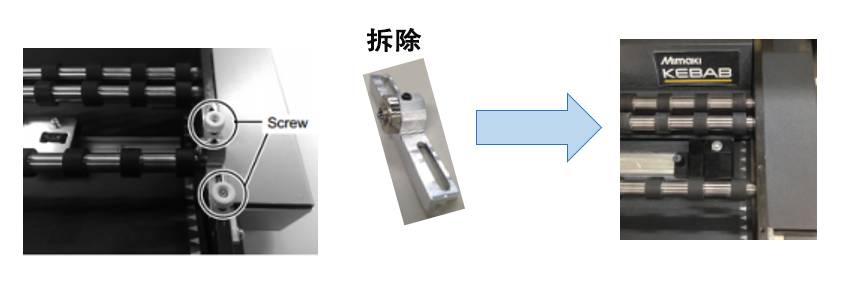

２．擔心會撞擊到本體外殼，大徑打印時、請卸除本體右側的承印物壓板。
?請事先進行測試。
印刷后的墨水附著性，請用戶自己進行事前測試來確認效果。
